铸铁平板的结构设计特点与分类

  结构类型与布局优化

  基础结构形式：主要分为双围型、单围型、箱型及筋板式，其中筋板式和箱体式为常见设计。圆形平板则采用“面-邦-筋”一体化浇注结构，加强筋高度分为半筋、满筋和平筋，高度范围230-400mm（视平台尺寸而定），以平衡支撑强度与材料成本。

 应力消除设计：铸件连接或转弯处避免锐角，采用壁厚渐变过渡，防止缩孔、裂纹等缺陷。加工流程中需经人工退火（600-700℃）及自然时效（2-3年），粗加工后静置3-5天再精加工，确保内应力充分释放。

工作面设计与功能拓展

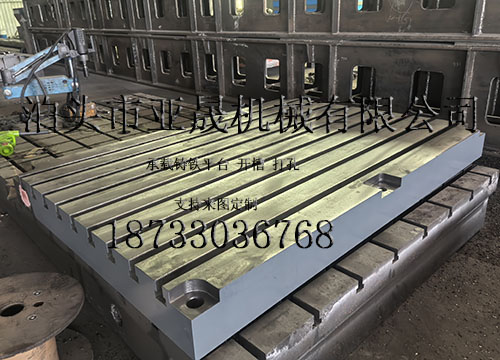

  形状与槽型加工：工作面可加工为长方形、正方形或圆形，支持定制V型、T型、U型槽、燕尾槽及圆孔、长孔，适配夹具安装与多场景使用。例如划线平台的T型槽需均匀分布，槽宽与间距匹配划线工具，确保工件固定稳定性。

 精度与硬度保障：工作面硬度为HB160-240（材质HT200-300），精度等级分为00级、0级、1级、2级、3级及精刨级，平面度按公式计算（如00级：1×(1+d/1000)μm，d为对角线长度）。

  结构与尺寸的关联设计原则

1.承重与高度匹配

1500×2000mm以下平台高度通常为230-300mm，超大型平台（如3000×8000mm）高度需增至300-400mm，避免因高度不足导致刚性不足。

2.模块化拼接方案

当尺寸超过单块铸造极限时（如4000×9000mm），可采用拼接结构，通过榫卯或螺栓连接确保整体平面度。

3.工艺参数协同

铸造收缩率（1%）、反变形量（2.5mm/m）等参数需与尺寸设计同步计算，确保成品精度符合GB/T22095-2008标准。

  铸铁平板的尺寸规格与定制范围

  铸铁平板的尺寸覆盖广泛，常见规格从100×200mm到3000×8000mm不等，具体包括200×200mm、300×400mm、500×800mm、1000×2000mm、2000×2500mm等标准型号。对于超出常规尺寸的需求，可通过拼接或按图纸定制，例如3000×8000mm以上的特大型平板可采用模块化设计组装。尺寸公差遵循GB6414-86的CT12级标准，机械加工余量根据部位差异设定：顶面为21mm，底、侧面为16mm，同时需预留15mm反变形量及1%的铸造收缩率。

  应用场景对结构尺寸的影响

   检验与测量场景：需优先保证高精度（0级或1级）及表面光洁度，尺寸根据检测工件大小定制，如小型零件检测常用400×400mm平台，大型设备安装则需2000×3000mm以上规格。

   划线与装配场景：侧重工作面开槽灵活性与台面面积，例如装配平板需预留足够操作空间，支持多工位同时作业，常见尺寸为1000×2000mm至3000×6000mm。
