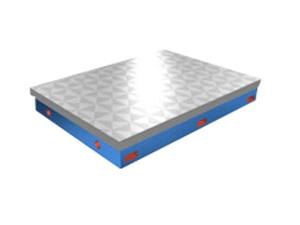

三坐标平板

三坐标平板
分类: 平板又称平台,按材质分为铸铁平板和花岗石平板,按用途分为检验平板、划线平板、测量平板、装配平板、研磨平板、焊接平板、铆焊平板、基础平板、工作平板、三坐标平板等。
花岗石主要矿物成分为辉石,斜长石,少量橄榄石,黑云母以及微量磁铁矿,黑色色泽,结构精密,经过亿万年的老化,质地均匀,稳定性好,强度大,硬度高,能在重负荷下保持高精度。适用于工业生产和实验室的测量工作。
比重:2970-3070kg/m3
抗压强度:245-254kg/mm2
弹性磨量:1.27-1.47N/mm2
线膨胀系数:4.6×10—6/℃
吸水率0.13%
肖氏硬度HS70以上。
精度分别为000,00,0,1级是精密加工企业划线,检验的理想工具。
平板/平台
规格100X100---3000X8000 (特殊规格根据需方图纸制作。)
用途:适用于各种检验工作,精密测量用的基准平面,用于机床机械测量基准,检查零件的尺寸精度或形位偏差,并作精密划线。在机械制造中也是不可缺少的基本工具。
材料及处理
材质: 材料为高强度铸铁HT200-250工作面硬度为HB160—210。经过两次处理(人工退火600•----700•和自然时效2---3 年,使该产品的精度稳定,耐磨性能好。
精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别。
平板/平台的表面质量:
检验标准:用涂色法检验。
0级1级平板平台在每边为25㎜平方的范围内不少于25点。
2级平板平台在每边为25㎜平方的范围内不少于20点。
3级平板平台在每边为25㎜平方的范围内不少于12点。
