产品中心 Products

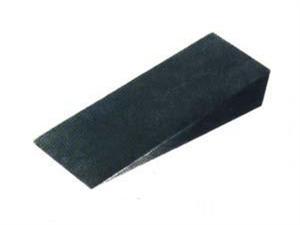

斜垫铁

斜垫铁


  斜垫铁斜铁主要用于机械设备的安装调整.机床设备的安装调整. 设备调整斜铁(楔铁):主要有锻件斜铁和精加工斜铁。
  斜垫铁斜铁用于各种设备的平行和水平调整,使设备在运转过程中不发生震动倾斜,保证机器在运转过程中处于水平达到良好的状态,减少了机器磨损,节约了资金和机器部件的更换。
     斜垫铁斜铁的性能经久耐用,不易变形、可以焊接调整方便.


S11铸铁斜铁系列(并承做A3Q235系列各种型号斜铁)

名称

型号

规格(mm)

重量(kg)

S11-1

A1

80×50×8-3

0.13

A2

80×50×10-3

0.16

B

L115 L2 80
H1 10 H2 7
H3 10 H4 5

0.25

S11-2

A1

100×50×10-3

0.25

A2

100×50×15-3

0.35

B

L117 L2 100
H1 16 H2 10
H3 15 H4 8

0.38

S11-3

A1

100×80×10-3

0.33

A2

100×80×15-3

0.53

B

L119 L2 100
H1 15 H2 12
H3 15 H4 7

0.65

S11-4

A1

130×80×10-3

0.5

A2

130×80×15-3

0.75

B

L120 L2 130
H1 16 H2 10
H3 15 H4 7

0.85

S11-5

A1

160×80×10-3

0.6

A2

160×80×15-3

0.9

B

L120 L2 160
H1 15 H2 10
H3 15 H4 7

1

S11-6

A1

200×100×15-3

1.35

A2

200×100×20-3

1.8

B

L123 L2 200
H1 25 H2 15
H3 20 H4 10

2.5

S11-7

A1

240×120×15-3

2

A2

240×120×20-3

2.75

B

L123 L2 240
H1 24 H2 15
H3 20 H4 10

3.6

注:以上尺寸数据紧供参考,各种规格型号均可订做。
